智慧数字化校园管理系统，是基于云技术的智慧校园系统，所以，所有系统的服务，基于网络服务。

所以，智慧校园门禁管理，门岗管理，出入通行，考勤管理等等 ，设备都必须有联网功能，联机互联网。

网络的服务基于学校的智慧校园系统，必须开通校园系统，并且具有人员管理系统功能。

确定线路链接正确。

用串口测试工具，显示串口已经被占用，即说明串口链接正常。

如果没有，则需要链接正常。

如果串口、扫码盒子链接正常，则是扫码盒子设置有问题

扫码盒子设置步骤：

1. 开启声音




2. 自动感应模式




3. 设置9600波特值




4. utf8 编码格式




5. 开通RS232 串口功能 （重要）




6. 结束符设置，添加TAB键（重要）



这些设置码，在每个扫码盒子中都有一个小册子《二维码条码器建议操作指南》，请对照以上设置操作，直到扫码有正确的自动报声就可以了。

如果不用串口扩展卡，用USB转RS232 串口，一台工作电脑带多个串口（扫码盒子）。

需要注意的是：

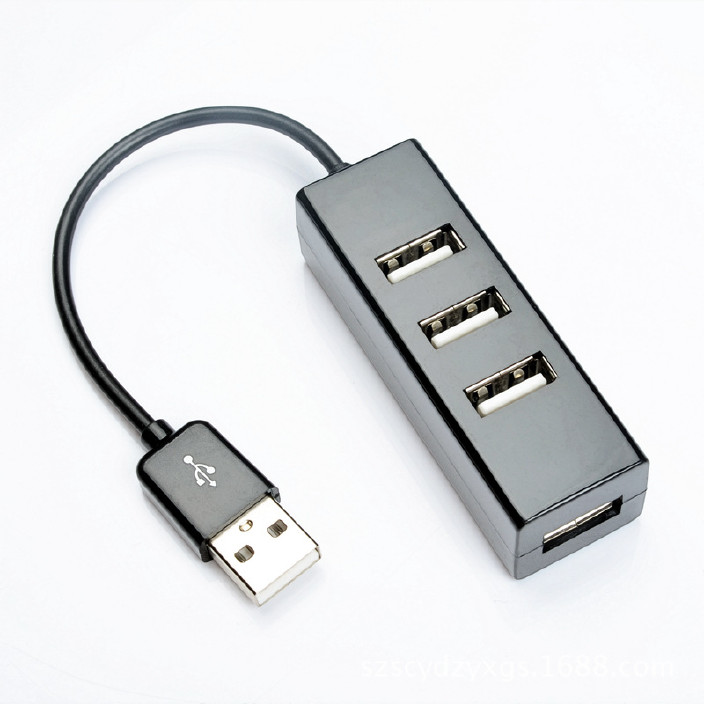

1.   必须使用USB扩展插件，一拖四，一拖八等等，




2. 所有扫码盒子的USB转串口联系，链接在同一个插件上，才效果比较好。


门禁管理系统桌面启动前，必须先插接好所有设备硬件及连接线，保证正常，并且接通后，都有声音反应。

再开启门禁管理系统的桌面执行程序。

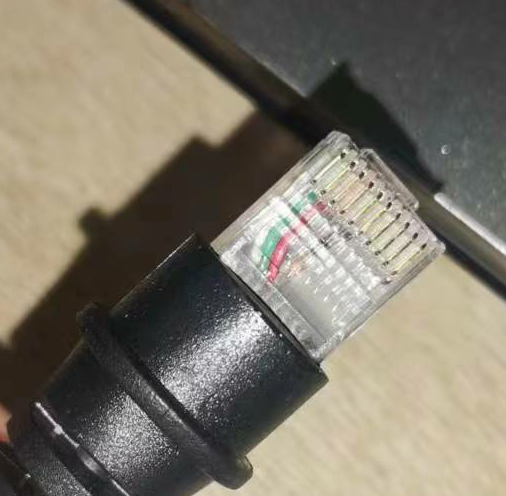

扫码盒子联系长度不够，可以直接使用网线，通过水晶头转换，加长联系。

具体配线，按照水晶头内的线束颜色和顺序配置即可。

1白  2绿  3红   5黑， 请看清楚位置
